瀏覽量：713 發布時間：2020-10-13 13:57:42
鉗形電流傳感器可連接相位檢測分析儀、相位電壓表、工業控制裝置、數據記錄儀、示波器、諧波分析儀、電能質量分析儀、高精度數字萬用表等。適用于電力通信、鐵路設備、建筑工地、計量研發、科研企業等領域。
鉗形電流傳感器的應用：
1.電流傳感器由交流/DC鉗形電流表改裝而成，可與測量交流/DC漏電流和電流試驗的設備連接，并可根據需要引出電源線和外接電源，便于長時間連續運行。
2.尖頭鉗形電流傳感器適用于檢測交流電流、泄漏電流、諧波電流、相位、相序、頻率、功率和功率因數?？蛇B接相位電壓表、檢測記錄儀、示波器、萬用表等。
3.鉗口尺寸為(2530)mm的大口徑電流傳感器，款式多樣，根據輸出范圍進行選擇。
4.高壓電流傳感器可用于測試高達110千伏的高壓線路，如氧化鋅避雷器測試儀、高低壓鉗形電流表和高壓電流互感器變比測試儀。
鉗形傳感器型號品牌推薦
1、日本KYORITSU(共立) KEW 8123鉗形傳感器
日本KYORITSU(共立) KEW 8123鉗形傳感器是可擴大大部分?jǐn)?shù)字式萬用表的電流量程的鉗形傳感器。
技術參數：
| 導體直徑 | 很大?55mm | ||
| 額定電流 | AC 1000A | ||
| 輸出電壓 | AC 500mA AC 0~500mVrms(5mV/A) | ||
| 精度 | ±2.0%rdg±0.3mV(50/60Hz) ±3.0%rdg±0.5mV(40Hz~1kHz) | ||
| 測試范圍 | AC 0~1000Arms | ||
| 導線長度 | 約2m | ||
| 使用溫濕度范圍 | 0~40℃,85% RH以下 | ||
| 保存溫濕度范圍 | -20~80℃,85% RH以下 | ||
| 輸出電阻 | 約1.5Ω | ||
| *全規格 | IEC61010-1：2002 | ||
| 外形尺寸 | 170(L)×105(W)×48(D)mm | ||
| 重量/附件/可選件/適 用型號 | 約380g/9095（攜帶皮套）說明書/7146（蕉形調節插頭）Φ4變換插頭 7185（延長線）/5010 5020 | ||
| 外部磁場影響 | 400A/m:0.6A以下 | ||
2、日本KYORITSU(共立) KEW 8148鉗形傳感器
日本KYORITSU(共立) KEW 8148鉗形傳感器是可擴大大部分?jǐn)?shù)字式萬用表的電流量程的鉗形傳感器，該儀器可與5010,5020,6310配合使用，測量范圍AC 0～100Arms。
技術參數：
| 額定電流 | AC100A |
| 輸出電壓 | AC5000mA AC0-5000mVrms(50mV/a) |
| 測量范圍 | AC 0～100Arms |
| 直徑大小 | 很大Φ68mm |
| 外形尺寸 | 188(L)×128(W)×53(D)mm |
| 重量 | 約510g |
| 導線長度 | 約2m |
| 精度 | 0A-80A ±1.0%rdg±0.1mV(50Hz/60Hz) |
| 輸出電阻/適用型號 | 約80Ω/5010,5020,6310 |
| 操作溫濕度范圍 | 0～50℃、相對濕度85%以下(無露點) |
| 保存溫濕度范圍 | -20～80℃、相對濕度85%以下(無露點) |
| 外部磁場影響/附件/可選件 | 100A：≤10mA/9094（攜帶皮套），使用說明書/7146（蕉形調節插頭） Φ4變換插頭 7185（延長線） |
| *全規格 | IEC 61010-1:2002, IEC 61010-2-032:2002 CAT.Ⅲ 300V 污染度2 |
3、日本KYORITSU(共立) MODEL 8128鉗形傳感器
日本KYORITSU(共立) MODEL 8128鉗形傳感器是可擴大大部分?jǐn)?shù)字式萬用表的電流量程的鉗形傳感器，該儀器可與5010/5020配合使用。
技術參數：
| 測定導體直徑 | 很大Φ24mm |
| 測量范圍 | ACa rms(70.7Apk) |
| 輸出電壓 | AC 0～50mV (AC50mV/ACa) : 10mV/A |
| 精度 | ±0.5%rdg±0.1mV(50/60Hz), ±1.0%rdg±0.2mV(40Hz～1kHz) |
| 相位切換 | ±2°以內 (1～100A/45～65Hz) |
| 耐電圧 | AC3320V (50/60Hz) / 5秒間 |
| 線長 | 約3m |
| 很大電壓 | AC300Vrms |
| 使用溫濕度范圍 | 0～50℃、相対濕度85%以下(無露點) |
| 保存溫濕度范圍 | -20～60℃、相対濕度85%以下(無露點) |
| 輸出電阻 | 約20Ω |
| *全規格 | IEC 61010-1:2002, IEC 61010-2-032 CAT.Ⅲ 300V 汚染度2 |
| 外形尺寸 | 100(L)×60(W)×26(D)mm |
| 重量 | 約160g |
| 附件 | 9095（攜帶皮套），使用說明書 |
| 可選件/適用型號 | 7146 (蕉形) Φ4變換插頭 7185（延長線） /6300 6310 |
4、日本KYORITSU(共立) KEW 8121鉗形傳感器
日本KYORITSU(共立) KEW 8121鉗形傳感器可擴大大部分?jǐn)?shù)字式萬用表的電流量程，與5010/5020配合使用，可設定在顯示屏上直接讀取A讀數。
技術參數：
| 導體直徑 | 很大?24mm | ||
| 額定電流 | AC 100A | ||
| 輸出電壓 | AC 500mA AC 0~500mVrms(5mV/A) | ||
| 精度 | ±2.0%rdg±0.3mV(50/60Hz) ±3.0%rdg±0.5mV(40Hz~1kHz) | ||
| 測試范圍 | AC 0~100Arms | ||
| 導線長度 | 約2M/MINI DIN 6PIN | ||
| 使用溫濕度范圍 | 0~40℃,85% RH以下 | ||
| 保存溫濕度范圍 | -20~80℃,85% RH以下 | ||
| 輸出電阻 | 約9.5Ω | ||
| *全規格 | IEC61010-1:2002 | ||
| 外形尺寸/附件 | 97(L)×58(W)×26(D)mm/9095（攜帶皮套),使用說明書 | ||
| 重量/可選件/適用型號 | 約150g/7146（蕉形調節插頭）Φ4變換插頭 7185（延長線）/5010 5020 | ||
| 外部磁場影響 | 400A/m:0.8A以下 | ||

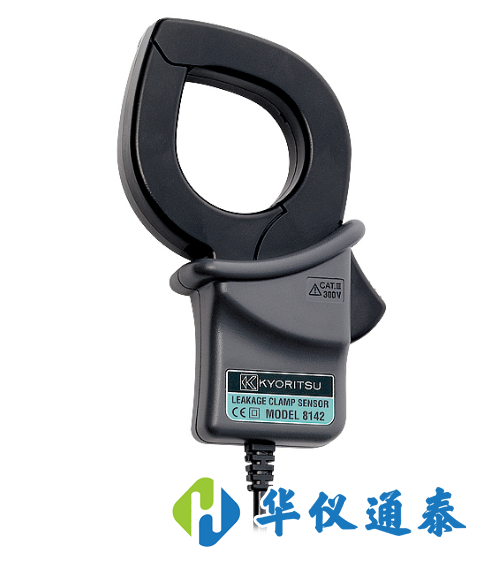

5、日本KYORITSU(共立) MODEL 8142鉗形傳感器
日本KYORITSU(共立) MODEL 8142鉗形傳感器是可擴大大部分?jǐn)?shù)字式萬用表的電流量程的鉗形傳感器，其輸入電流范圍AC 0~1000mA，輸出電壓AC 0~100mA(AC 100mV/A)。
技術參數：
| 導體直徑 | 很大?40mm | ||
| 輸入電流范圍 | AC 0~1000mA | ||
| 輸出電壓 | AC 0~100mA(AC 100mV/A) | ||
| 精度 | ±1.0%rdg±0.1mV(50/60Hz) ±2.0%rdg±0.1mV(40Hz~1kHz) | ||
| 耐電壓 | AC3700Vrms/分鐘 | ||
| 輸出端口 | 線長2m：MINI DIN 6pin | ||
| 使用溫濕度范圍 | 0~50℃,85% 無結露 | ||
| 輸出電阻 | 約200Ω | ||
| *全規格 | IEC61010-1 CAT. III 300V 污染度2 | ||
| 外形尺寸 | 128(L)×81(W)×36(D)mm | ||
| 重量 | 約240g | ||
| 附件 | 9095（攜帶皮套），使用說明書 | ||
| 可選件 | 7146（蕉形）?4變換插頭 7185（延長線） | ||
| 適用機型 | 5001,5010,5020,6310 | ||
