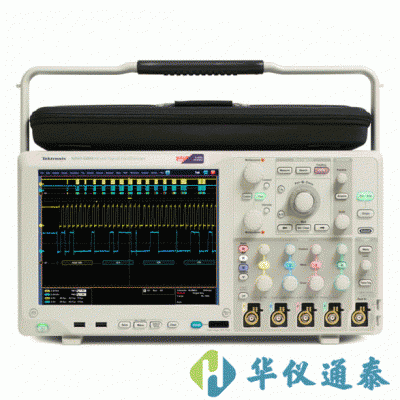

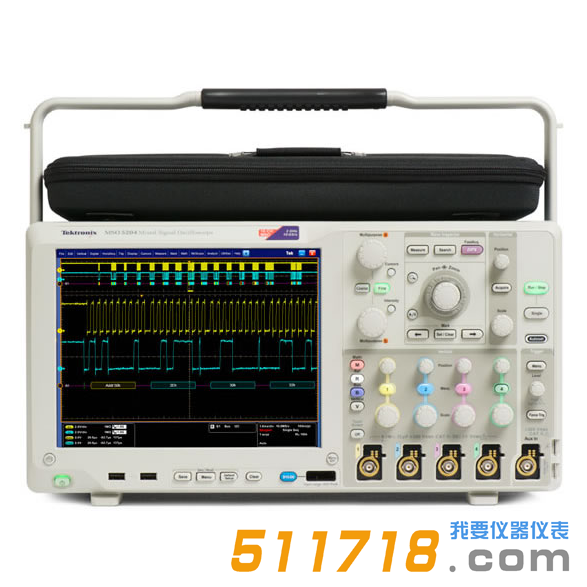

美國泰克MSO/DPO5000混合信號示波器系列具有功能強大、性價比高等特點，它擁有4條模擬通道和16條數字通道，以及一套完整的觸發功能。美國泰克MSO/DPO5000混合信號示波器系列內置豐富的分析工具，標配提供了業內很好的4pF電容負荷，確保了測量的準確性。需要了解更多產品的詳細信息，請與我司銷售人員聯系。

美國泰克MSO/DPO5000混合信號示波器系列的產品概述：

MSO/DPO5000混合信號示波器系列擁有高達2 GHz的帶寬和10 GS/s的采樣率，提供了經濟而又功能強大的基于Windows?的示波器。它提供了十幾種不同的應用軟件，您可以使用一臺儀器測試多種不同的應用。泰克*有的功能如Fast Acq?和DPX?技術及杰出的觸發套件，可以迅速發現其它示波器漏掉的間歇性事件。再加上完善的分析工具和創新的Wave Inspector?控制功能，MSO/DPO5000系列為您簡化和加快復雜設計調試提供了所需的多功能工具。

美國泰克MSO/DPO5000混合信號示波器系列的產品特點：

 美國泰克MSO/DPO5000混合信號示波器系列的主要性能指標：

• 2 GHz, 1 GHz, 500 MHz, 350 MHz 四種帶寬型號

• 一條或兩條通道上高達10 GS/s的實時采樣率，*有通道上高達5 GS/s 的采樣率

• MultiView ZoomTM 高達250 M 點記錄長度

• FastAcqTM 采集技術，>250,000 wfm/s 的很大波形捕獲速率

• FastFrameTM分段存儲器采集模式，>310,000波形/秒的捕獲

美國泰克MSO/DPO5000混合信號示波器系列的速率：

• 標配10MΩ無源電壓探頭，提供了<4 pF電容負荷及500 MHz或1 GHz 模擬帶寬

• 16 條數字通道(MSO 系列)

• 用戶可以選擇帶寬限制濾波器，改善低頻測量精度

• 眾多集成的厲害觸發功能

• 簡便易用功能

• Wave Inspector? 控制功能，輕松導航和自動搜索波形數據

• MyScope? 自定義控制窗口和鼠標右鍵菜單，提供了杰出的

美國泰克MSO/DPO5000混合信號示波器系列的效率：

• 53 種自動測量、波形直方圖和FFT 分析，簡化波形分析

• TekVPI? 探頭接口支持有源探頭、差分探頭和電流探頭，自動設定量程和顯示單位

• 10.4 英寸(264 mm)明亮的XGA 彩色顯示器，帶觸摸屏

• 體積小，重量輕－僅厚8.12 英寸(206mm)，重不到15 磅(6.7 公斤)

美國泰克MSO/DPO5000混合信號示波器系列的連接能力：

• 六個USB 2.0 主控端口，前面板兩個，后面板四個，迅速簡便地存儲數據、進行打印及連接USB 外設

• 后面板上提供了USB設備端口，簡便地連接PC或通過適配器進行GPIB 控制

• 集成10/100/1000BASE-T 以太網端口，用于連接網絡；視頻輸出端口把示波器顯示畫面導出到監視器或投影儀上

• Microsoft? Windows 7 64 位操作系統，簡便連接及集成到用戶環境中

• 滿足LXI Class C 標準

• 混合信號設計和分析(MSO 系列)

• 并行總線自動觸發、解碼和搜索

• 每條數字通道單獨設置門限

• MagniVuTM 高速采集技術，在數字通道上提供了60.6 ps 的精細定時分辨率

• 選配串行觸發和分析功能

• I2C、SPI、RS-232/422/485/UART 和USB 串行總線自動觸發、解碼和搜索

• CAN 和LIN 串行總線自動解碼及車載網絡監測

• 選配特定技術分析

• 多種軟件解決方案，為以太網和USB 2.0一致性測試、抖動、定時、眼圖、電源和DDR存儲器總線分析和寬帶RF提供了

• 內置專業知識

• 很限和模板測試，迅速了解信號特點
