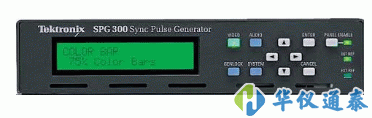

美國Tektronix(泰克) SPG300同步脈沖發生器可以為傳統模擬和數字/模擬混合系統提供同步信號和測試信號，以適合于NTSC/525和PAL/625環境應用。
關鍵字：SPG300,SPG300同步脈沖發生器,美國Tektronix(泰克) 發生器
美國Tektronix
美國Tektronix(泰克) SPG300同步脈沖發生器可以為傳統模擬和數字/模擬混合系統提供同步信號和測試信號，以適合于NTSC/525和PAL/625環境應用。
美國Tektronix(泰克) SPG300同步脈沖發生器產品簡介：
?SPG300 同步脈沖發生器可以為傳統模擬和數字/模擬混合系統提供同步信號和測試信號，以適合于NTSC/525和PAL/625環境應用
?這兩款產品均可作為理想的穩定主同步信號源，這對于數字廣播電視環境應用是十分重要的
?如果將SPG600/300配置為Stay Genlock模式
?即便是在鎖相基準輸入同步瞬時丟失的情況下，也不會給本儀器單元的測試信號和黑場輸出帶來同步擾動
?一旦鎖相信號再次恢復，那么本SPG系統將逐漸獲得同步鎖定，對于本設備的輸出僅有微小的影響，而不會給SPG 輸出帶來任何明顯的干擾
?SPG 系統的同步鎖相源可以是NTSC/PAL黑場，也可以是NTSC/PAL同步信號或者是CW 信號
?如果使用CW 同步鎖定，那么可以對*有的NTSC 或PAL 彩色幀的鎖相定時進行調整
美國Tektronix(泰克) SPG300同步脈沖發生器產品特點：
?PG600(全機架寬)和SPG300(半機架寬)是兩個模塊，它們均可以提供通常所需要的視音頻信號，例如模擬黑場色同步/ 測試信號、SD-SDI 黑場/ 測試信號、?AES/EBU 數字和模擬音頻信號
?Stay GenLockTM(保持同步鎖相)— 獨特的、可靠的同步鎖相模式，能夠為數字和傳統廣播電視系統設施提供穩定的同步信號
?通過選擇黑場色同步或者測試信號輸出的方式，可以對*有的模擬和SD-SDI 信號輸出通道進行配置
?采用SNMP 和Web 遙控方式，使本儀器與任何運行環境整合更方便
?可以在兩種外形結構中任選一種：全機架寬 - SPG600，或者半機架寬 - SPG300
?為模擬視頻輸出提供*密的定時偏置特性 - 采用SPG600/300 選件01
?采用選件SPG600 選件02 — 可以提供多達8 路模擬黑場色同步/ 測試信號輸出，且可分別進行定時偏置調整
?采用SPG600 選件03 — 可以提供4 路SD-SDI 黑場/ 測試信號輸出，且可分別進行定時偏置調整
?在創建客戶特定的系統配置中具有更大的靈活性，新模塊一旦推出即可對現有系統進行升級
?當同步鎖相輸入去掉時保持參考時鐘頻率和相位，降低同步波形的可能性
?連續對準到從 GPS 衛星星座接收到的定時信號，避免參考時鐘漂移
?允許轉換至 SD 和 HD SDI 環境，同時保持模擬參考和測試信號生成功能
?不再需要用于視頻同步脈沖發生、時間碼生成、GPS 接收機和 NTP 服務器的單獨系統
美國Tektronix(泰克) SPG300同步脈沖發生器產品應用：
?廣播電視主同步發生器
?獨特的和可靠的同步鎖相 — Stay GenlockTM
?與室內主同步保持同步鎖定
美國Tektronix(泰克) SPG300同步脈沖發生器技術參數：
| 特性 | 說明 |
| 輸入連接器 | 兩個BNC 連接器，環通 |
| 幅度 | 標稱值± 6dB(復合)，1 至2.5Vp-p(CW) |
| S/N 比 | >40 dB |
| SCH 相位 | 標稱值± 40° |
| 反射損耗 | >40dB，5MHz 以內 |
| 性能 | |
| 接入范圍 | Fsc ±5 ppm |
| 抖動 | |
| 色同步鎖定 | <0.5° |
| 同步鎖定 | <1 ns |
| 同步鎖相定時偏置 | |
| 范圍 | 全彩色幀 |
| 分辨率 | <0.5°的NTSC/PAL 副載波 |
| 串行數字視頻輸出 | |
| SDI 黑場輸出1/2。利用SPG600 選件03 可以增加輸出3/4。 | |
| 2 通道 | 其中一個通道為黑場發生器，另一通道為測試信號發生器。 可以將測試信號分配到兩個通道 |
| SD SDI 測試信號輸出 | |
| 525 | 100，75% 和SMPTE 彩條，線性，平場，監視器信號，多波群，脈沖和條，掃描信號，SDI，定時，其它，Rec 801 |
| 625 | 100，75% 彩條和100，75% 彩條疊加紅場，線性，平場，監視器信號，多波群，脈沖和條，掃描信號，SDI，定時，其它，Rec 801 |
| 標準 | ITU-R BT601,656,EBU Tech 3267,SMPTE 125M,244M,259M,272M,RP165,RP178 |
| 格式 | 525-270，625-270(270 Mb/s) |
| 輸出連接器 | BNC |
| 輸出阻抗 | 75 Ω |
| 輸出幅度 | 800 mV ±10% |
| 上升和下降時間 | 0.4ns 至1.5ns(20% 至80%) |
| 抖動 | <0.2 UI |
| 定時偏置 | 范圍：全彩色幀 分辨率：< 1/27 MHz |
| 反射損耗 | >15dB(5MHz 至270MHz)/td> |
| ID 文本 | 很多20 個字符 閃爍間隔：快，慢或關閉 |
| Logo | 圖標 灰度，4 級閃爍間隔：快，慢或關閉 |
| 嵌入音頻信號 | |
| 有效通道 | 1 至16 通道(4 組) |
| 樣值頻率 | 48 kHz |
| 數字編碼 | 20 比特或24 比特 |
| 音頻音調 | |
| 電平 | -60 至0 dBFS,1dB 步進 |
| 卡嗒聲 | 1 秒，2 秒，3 秒，4 秒，或者關閉 |
| AES/EBU 數字音頻輸出 | |
| 特性 | 說明 |
| 標準 | ANSI S4.40 (AES3); SMPTE 276M (AES3 ID) |
| 音頻通道數 | |
| SPG600 | 8 (1+2, 3+4, 5+6, 7+8) for BNC, 4 (1+2, 3+4) for XLR |
| SPG300 | 4 (1+2, 3+4) for XLR |
| 接收機*需終接 | 75 Ω ±10% for BNC, 110 Ω ±10% for XLR |
| 輸出連接器 | |
| SPG600 | 75 Ω BNC × 4 and XLR × 2*1 |
| SPG300 | XLR × 2*1 |
| 電平 | -60 至0 dBFS,1dB 步進 |
| 卡嗒聲 | 1 秒，2 秒，3 秒，4 秒，或者關閉 |
| 量化分辨率 | 20 比特或24 比特 |
| 幅度 | |
| 不平衡(BNC) | 1 V ±0.1 V |
| 平衡(XLR) | 5 V ±0.3 V |
| 上升和下降時間 | 對于BNC: 30ns 至44ns(10% 至90% 處測量) |
| 對于XLR: 5ns 至30ns(10% 至90% 處測量) | |
| 抖動 | < ±8 ns |
| 定時偏置 | |
| 范圍 | 160 ms |
| 分辨率 | 1 μs |
| 字時鐘 | |
| 輸出連接器 | BNC |
| 輸出電平 | CMOS 兼容 |
| 頻率 | 48 kHz |
| 模擬視頻輸出 | |
| 模擬視頻輸出1/2/3/4。利用SPG600 選件02 可以增加5/6/7/8輸出。 | |
| 4 通道 | 3 個黑場發生器和1 個測試信號發生器。 可以將測試信號分配到很多4 個通道 |
| 測試信號 | |
| NTSC 和 NTSC No Setup | SMPTE 彩條，75% 彩條，線性，平場，監視器信號,多波群，脈沖和條，掃描信號，其它 |
| PAL | 75%彩條，100彩條，75%彩條疊加紅場，100彩條疊加紅場，線性，平場，監視器信號多波群，脈沖和條，掃描信號 |
| 格式 | NTSC，NTSC No Setup(無黑電平臺階設置)和PAL |
| 輸出連接器 | BNC |
| 輸出阻抗 | 75 Ω |
| 反射損耗 | >30dB，5MHz 以內 |
| 色同步幅度精度 | ±5% |
| 同步幅度精度 | ±3% |
| 消隱電平 | ±50 mV |
| SCH 相位精度 | ±5° |
| 定時偏置 | |
| 范圍 | 全彩色幀 |
| 分辨率 | <1> |
| ID 文本 | 很多20 個字符 閃爍間隔：快，慢或關閉 |
| 圖標 | 灰度，4 級 閃爍間隔：快，慢或關閉 |
| 電源電壓 | 90 至250V，50/60Hz |
| 功率消耗 | |
| SPG600 | < 85VA(35W)，在110V 或240VAC |
| SPG300 | < 65VA(30W)，在110V 或240VAC |
| 溫度 | |
| 工作溫度 | 0℃至40℃ |
| 非工作溫度 | -20℃至+60℃ |
| 尺寸 | SPG600：43.6*482.5*557.5mm SPG300：43.6*206.2*435.7mm |
| 凈重 | SPG600：5.0kg SPG300：2.5kg |
| 毛重 | SPG600：8.5kg SPG300：5.8kg |
