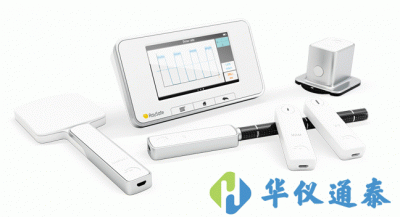

美國Fluke RAYSAFE X2 X射線質量分析儀用于檢測醫用診斷X線設備的輻射輸出質量(全兼容型)，用于檢測*有診斷用X線設備。

美國Fluke RAYSAFE X2 X射線質量分析儀產品簡介：

檢測醫用診斷X線設備的輻射輸出質量(全兼容型)

用于檢測*有診斷用X線設備，包括一般的工頻X線發生器和變頻X線高壓發生器的X線機、拍片機、透視機、脈沖透視機、牙科機、全景牙科機、牙科CT機、低劑量CR機、DR機、小型便攜式X光機、DSA(數字減影系統)、不同靶材的乳腺機、掃描乳腺機、CT機等醫用X線機X線輻射輸出質量性能檢測，并能進行亮度和照度的測量

測試數據可導出到電腦Microsoft Excel進行存儲和分析，并配相應打印機輸出測試報告。主機電池使用時間長，要求不低于10小時;數據存儲量大，要求不低于10000次曝光數據。能通過以太網，無線及USB與電腦進行實時通訊與雙向控制，支持安卓操作系統

美國Fluke RAYSAFE X2 X射線質量分析儀產品標準：

IEC 61674-2012 醫用X射線診斷成像中帶電離室和/或半導體探測器的劑量儀

YY/T 0910.1-2013/IEC 62563-1:2009醫用電氣設備 醫用影像顯示系統首部分:評價方法

GB/T17006.5-2000/IEC61223-2-5:1994醫用成像部門的評價及例行試驗第2-5部分:圖像顯示裝置穩定性試驗

AAPM TG18：醫療影像系統質量評估標準

美國Fluke RAYSAFE X2 X射線質量分析儀技術參數：

1、X2常規性參數：

電磁兼容性：按照EN 61000-6-1:2007 和 EN 61000-6-3:2007

產品標準：IEC 61674-2012 醫用X射線診斷成像中帶電離室和/或半導體探測器的劑量儀

USB電纜：2米，5米，5米擴展線

外尺寸：34 x 85 x 154 mm

重量：521 g

操作溫度： 15 – 35 °C

電源：鋰電，持續工作時間10小時，符合UN 38.3

顯示：4.3"觸摸液晶屏

內存容量：10000條曝光數據

SOFTWARE X2 View數據分析處理軟件，數據可導出至Microsoft Excel.

2、X2 mAs電流時間積參數(介入式測量)

mAs電流時間積：量程0.001–9999 mAs，分辨率0.001 mAs，不確定度1 %

mA管電流：量程0.1–1500 mA，分辨率0.01 mA，不確定度1 %

time加載時間：量程1 ms–999 s，分辨率0.1 ms，帶寬1 kHz，不確定度0.5 %

pulses加載脈沖：量程1–9999個脈沖，分辨率1個脈沖

pulse rate脈沖率：量程0.1–200 脈沖/秒，分辨率0.1 脈沖/秒

mAs/pulse電流時間積/脈沖：量程0.001–9999 mAs，分辨率0.001 mAs，不確定度1 %

測試波形：當曝光時間低于3 秒時，分辨率為125μs;帶寬1 kHz

3、X2 R/F SENSOR 常規攝影及透視探測器

重量：42 克

尺寸：14 x 22 x 79 mm

主動補償：

線束質量條件：

DOSE/DOSE RATE 40–150 kVp, 1–14 mm Al HVL

kVp 40–150 kVp, up to 1 mm Cu

TF 60–120 kVp, up to 1 mm Cu

dose劑量: 量程1 nGy–9999 Gy(0.1μR–9999 R)，不確定度5 % 或 5 nGy (0.5μR)

dose rate劑量率:量程1 nGy/s–500 mGy/s，分辨率1 nGy/s，觸發閾值50 nGy/s，不確定度5 % 或10nGy/s

kvp管電壓峰值:量程40–150 kVp，***小劑量50μGy，***低劑量率(峰值)10μGy/s，不確定度2 %

HVL半值層：量程1–14 mm Al，***小劑量1μGy，***低劑量率(峰值)在大于70kV時為0.5μGy/s，50kV時為2.5μGy/s，不確定度10 %

Total filtration總濾過：量程1.5–35 mm Al，測量時的***小劑量50μGy，***低劑量率(峰值)10μGy/s，不確定度10 %或0.3 mm Al

time加載時間：量程1 ms–999 s，分辨率0.1 ms，帶寬4 Hz – 4 kHz*，不確定度0.5 %

pluses脈沖：量程1–9999個脈沖，***低劑量率(峰值)0.5μGy/s

pluse rate脈沖率：量程0.1–200 脈沖/秒，***低劑量率峰值0.5μGy/s

dose/pulse劑量/脈沖：量程1 nGy/脈沖–999 Gy/脈沖，***低劑量率(峰值)0.5μGy/s

波形：分辨率62.5μs，KV帶寬0.1 – 0.4 kHz，劑量率帶寬4 Hz – 4 kHz

4、X2 MAM SENSOR乳腺機用探測器

重量：42 克

尺寸：14 x 22 x 79 mm

主動補償：

線束質量條件

DOSE/DOSE RATE & HVL劑量/劑量率/半值層適用靶面/濾過組合

Mo/Mo 20–40 kVp，Mo/Rh 20–40 kVp，Mo/Al 20–50 kVp， Rh/Rh 20–50 kVp，Rh/Al 20–50 kVp， W/Rh 20–50 kVp，W/Ag 20–50 kVp，W/Al 20–50 kVp，W/Cu 40–50 kVp ，Mo/Cu 40–50 kVp ，Rh/Cu 40–50 kVp

劑量：量程1μGy–9999 Gy，分辨率1μGy，不確定度5 %

劑量率：量程10μGy/s–300mGy/s，分辨率1μGy/s，不確定度5 %

管電壓：量程20–50 kVp(測量超過40kvp需要使用R/F+2mmAl)，測試時的***小劑量50μGy，***低劑量率(峰值)10μGy/s，不確定度沒有壓板時2%或0.5 kV，有壓板時2%或0.7 kV

半價層：量程0.2–3.6 mm Al，***小劑量1μGy，在高于25 kV 時不確定度5 % ，低于25 kV時不確定度10%。

加載時間：量程1 ms–999 s，分辨率0.1 ms，帶寬400 Hz，不確定度0.5 %

脈沖：量程1–9999個脈沖

脈沖率：量程0.1–200脈沖/秒

劑量/脈沖：量程1μGy/脈沖–999 Gy/脈沖

波形：曝光時間低于1.5秒時，分辨率62.5μs;帶寬400 Hz

5、X2 CT SENSOR參數測量

重量：86 克

尺寸：14 x 22 x 219 mm，筆形，直徑12mm

有效探測區：100mm

能量依賴：< 5 % 70–150 kV (RQR, RQA and RQT beam qualities)

自動環境補償：80 – 106 kPa, 15 – 35 °C

符合IEC 60601-2-44、GB 9706.24標準

劑量：量程10μGy–999 Gy;不確定度5 %

劑量長度乘積：量程100μGycm–9999 Gycm;不確定度5 %

劑量率：量程10μGy/s–250 mGy/s;不確定度5 %

時間：量程10 ms–999 s;分辨率1 ms;帶寬10 Hz;不確定度0.5 %

波形：分辨率1 ms，帶寬10 Hz

6、X2 LIGHT SENSOR亮度和照度的測量

重量：136 克

尺寸：48 x 60 x 68 mm

等級：DIN 5032 part 7 class B

符合AAPM TG18, IEC 62563-1 和IEC 61223-2-5標準

LUMINANCE亮度：量程0.01–10 000 cd/m2，分辨率0.001 cd/m2;孔徑角5°，測量區直徑10 mm，不確定區3%，視覺效率曲線誤差<3%

ILLUMINANCE照度：量程0.1–100 000 lux，分辨率0.01 lux;不確定區3%，視覺效率曲線誤差<3%

余弦角響應大誤差<3%
